Produktové novinky září 2025

NOVINKY
- Splňují požadavky IEC / ČSN EN 60947-4-1
- Čtyři typové velikosti se jmenovitými proudy až do 100 A při 380V/400V AC-3
- Ovládací napětí:
- 24 ~ 60 V AC/DC
- 48 ~ 130 V AC/DC
- 100 ~ 250 V AC/DC
- 3pólové provedení
- Široká škála příslušenství
- Montáž na přístrojovou lištu 35 mm a 75 mm (typové velikosti 65, 100) nebo na panel

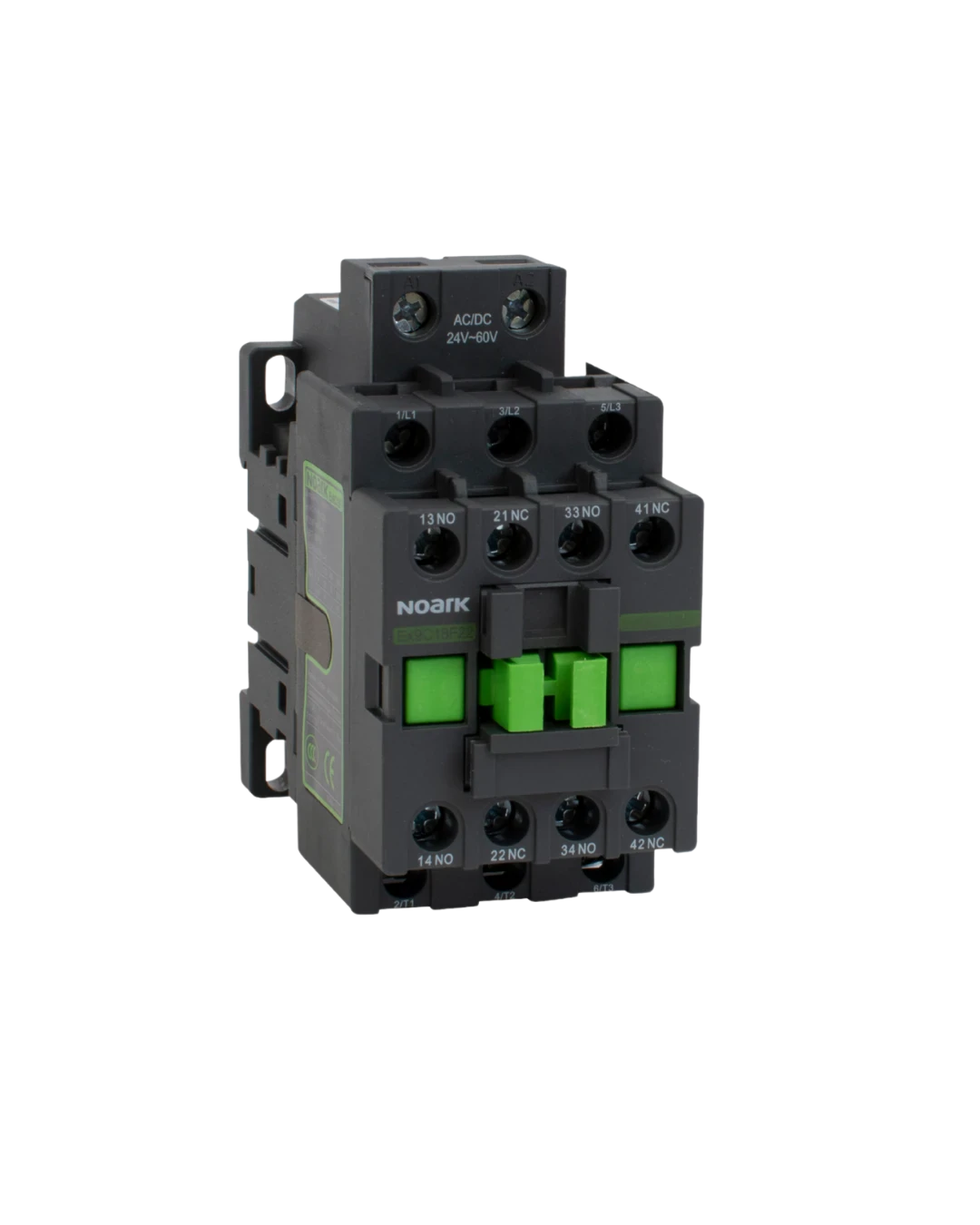

Stykače s širokým rozsahem ovládacích napětí Ex9CF jsou určeny pro různé aplikace. Tyto stykače mohou fungovat v širokém rozsahu řídicích napětí a jsou k dispozici ve třech různých rozsazích s univerzálním napětím cívky AC/DC a čtyřmi různými typovými velikostmi až do 100 A při 380V/400V AC3. Tato flexibilita činí stykače Ex9CF univerzálními a usnadňuje jejich integraci do různých systémů bez potřeby více typů stykačů. Všechny typové velikosti mají integrované pomocné kontakty.
Ex9CF jsou kompatibilní s velkou škálou příslušenství. Stykače Ex9CF lze kombinovat s postranně montovanými pomocnými kontakty AX43 pro levý, pravý nebo oba boky, a pro přední stranu buď s pomocnými kontakty AX42, nebo s pneumatickými zpožděnými kontakty TDD41/42.

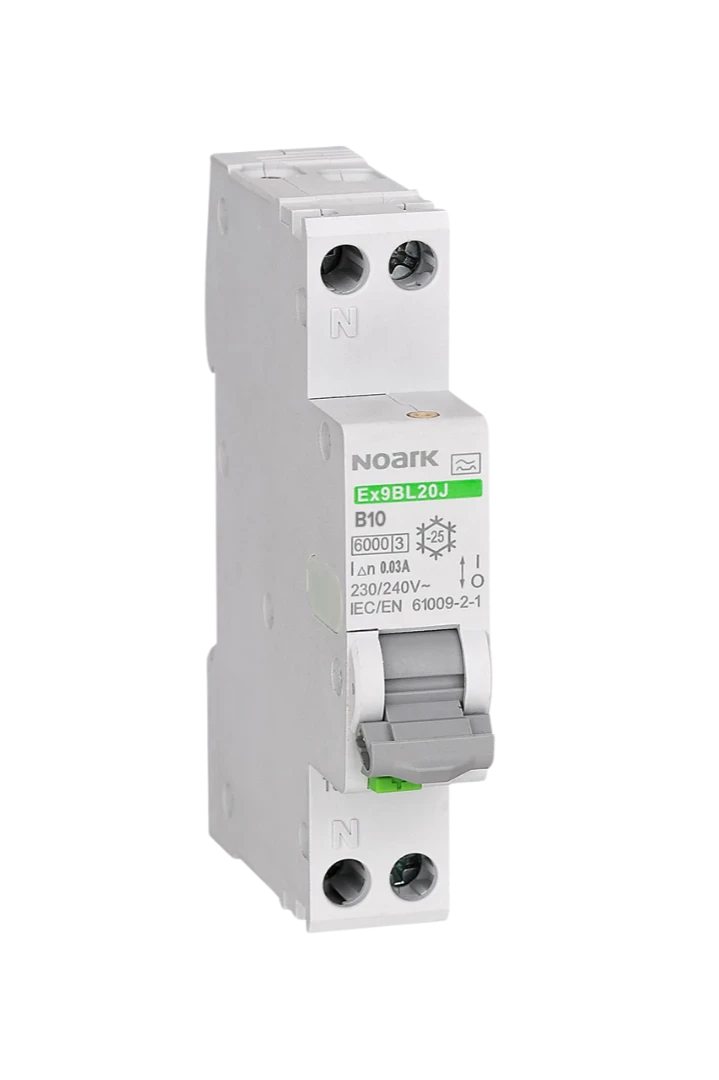

- Napěťově nezávislé jednomodulové proudové chrániče s nadproudovou ochranou dle IEC / ČSN EN 61009
- Jmenovitá vypínací schopnost Icn 6 kA
- 1+Npólové provedení
- Jmenovitý reziduální proud 30 mA
- Jmenovitý proud 20 A
- Vypínací charakteristiky zabudovaného jističe B a C
- Typ chrániče AC a A
- Šířka 1 modulu (18 mm)
- Vhodné pro instalace od -35 do +70°C
Proudové chrániče s nadproudovou ochranou Ex9BL20J jsou vhodné pro domovní aplikace. Díky šířce pouze jednoho modulu (18 mm) nabízí prostorově úsporné řešení ve srovnání se standardní dvoumodulovou verzí. Jejich konstrukce je založena na kombinaci proudového chrániče s permanentním magnetem a jističe s tepelnou a elektromagnetickou spouští. Výhodou této technologie je napěťová nezávislost vybavovací funkce. Nenulové napětí je potřeba pouze pro funkci obvodu testovacího tlačítka T během testu chrániče.
Magnetické proudové chrániče by měly být pravidelně testovány, testovací periodu mohou upravovat lokální zákony a předpisy. Doporučená testovací doba je 6 měsíců v normálním prostředí a každý měsíc v náročném prostředí.

- Otočný odpínač určený výhradně pro izolaci a přerušení zátěže elektrických obvodů
- Typová velikost 250, 630
- Jmenovitý pracovní proud až 630 A
- 3 a 4pólové provedení
- Jmenovitá zkratová zapínací schopnost Icm17 kA
- Jmenovité napětí 1140 V AC při maximálním jmenovitém proudu 630 A

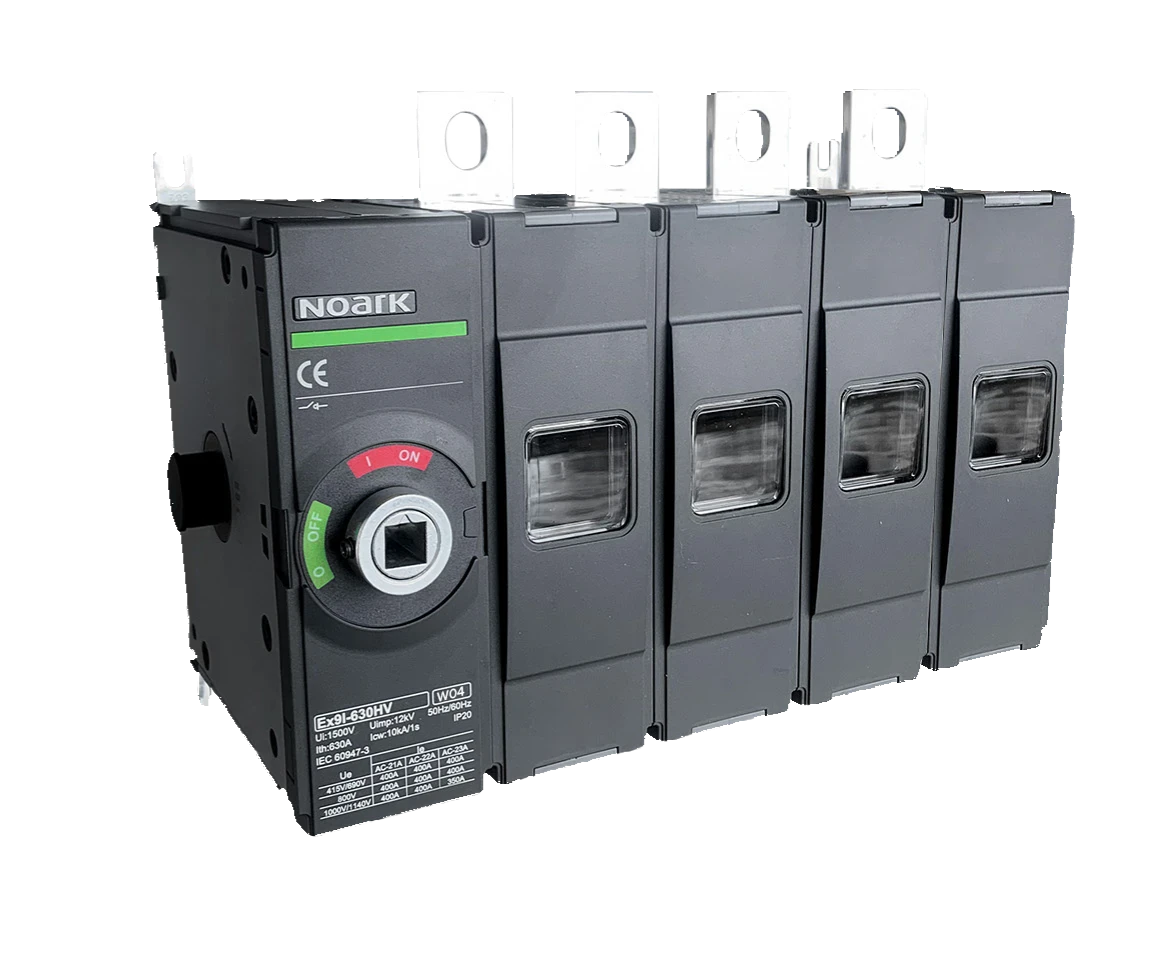

Odpínač řady Ex9I 250—630 HV je navržen výhradně pro odpojování a vypínání zátěže střídavých elektrických obvodů 50/60 Hz s maximálním jmenovitým pracovním napětí AC 1140V.
Tato řada může být použita jako podpůrný produkt v odvětví skladování energie, jako jsou bateriové uložiště a měniče, přičemž produkt zajišťuje nepříliš časté ruční spínání a vypínání a funkci izolace napájení.

- Otočný odpínač určený výhradně pro izolaci a přerušení zátěže elektrických obvodů
- Typová velikost 320, 630
- Jmenovitý pracovní proud až 630 A
- 2 a 4pólová verze
- Jmenovitá zkratová zapínací schopnost Icm 10 kA
- Jmenovité napětí 1500 V DC při maximálním jmenovitém proudu 630 A

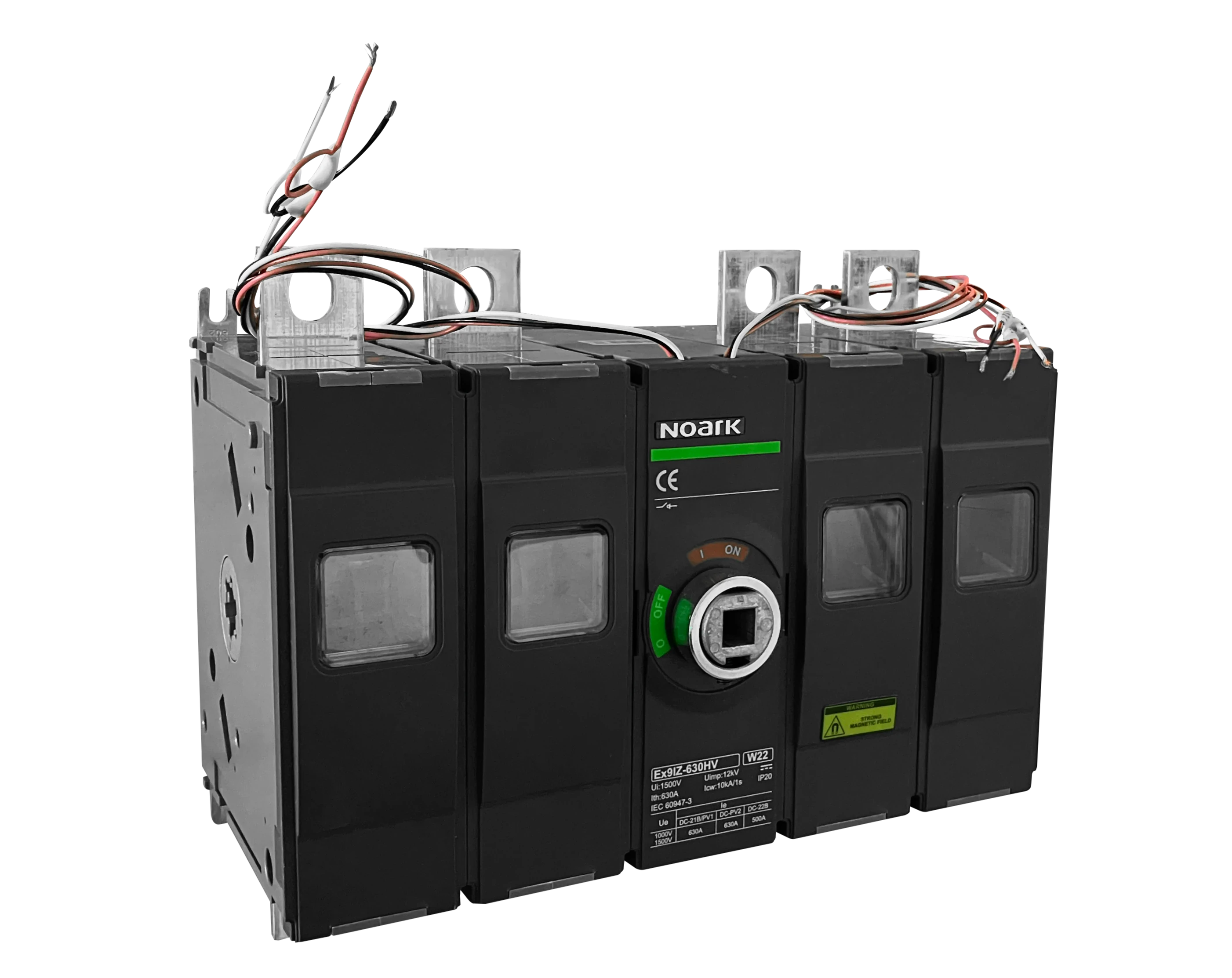

Odpínač řady Ex9IZ 320—630 HV je navržen výhradně pro odpojování a vypínání zátěže stejnosměrných elektrických obvodů s maximálním jmenovitým pracovním napětím DC 1500 V.
Tato řada může být použita jako podpůrný produkt v odvětví skladování energie, jako jsou bateriové uložiště a měniče, přičemž produkt zajišťuje nepříliš časté ruční spínání a vypínání a funkci izolace napájení.

-
Vnitřní pomocné kontakty: Slouží k signalizaci stavu odpínače (zapnuto/vypnuto) do externích monitorovacích nebo řídicích systémů. K dispozici jsou varianty s jedním nebo dvěma přepínacími kontakty (1CO / 2CO).
-
Kryt svorek: Zajišťuje zvýšenou bezpečnost při instalaci tím, že zabraňuje neúmyslnému dotyku živých částí. Současně přispívá k dodržení požadavků na elektrickou bezpečnost.
-
Otočná rukojeť s prodlouženou osou: Umožňuje ovládání odpínače z vnější strany rozvaděče. Tato varianta je vhodná zejména pro průmyslová prostředí, kde je vyžadována bezpečná manipulace při zavřeném krytu rozvaděče.

- Miniaturní jističe pro železnice splňující požadavky IEC / ČSN EN 60974-2, ČSN EN 45545 (protipožární ochrana drážních vozidel) a IEC / ČSN EN 61373 (zařízení kolejových vozidel - zkoušky rázy a vibracemi)
- DC verze
- Jmenovitá zkratová vypínací schopnost Icu 10 kA
- 1 až 4pólové verze
- Vypínací charakteristiky B, C, K
- Jmenovitý proud až do 63 A
- Jmenovité pracovní napětí 250 V DC na pól

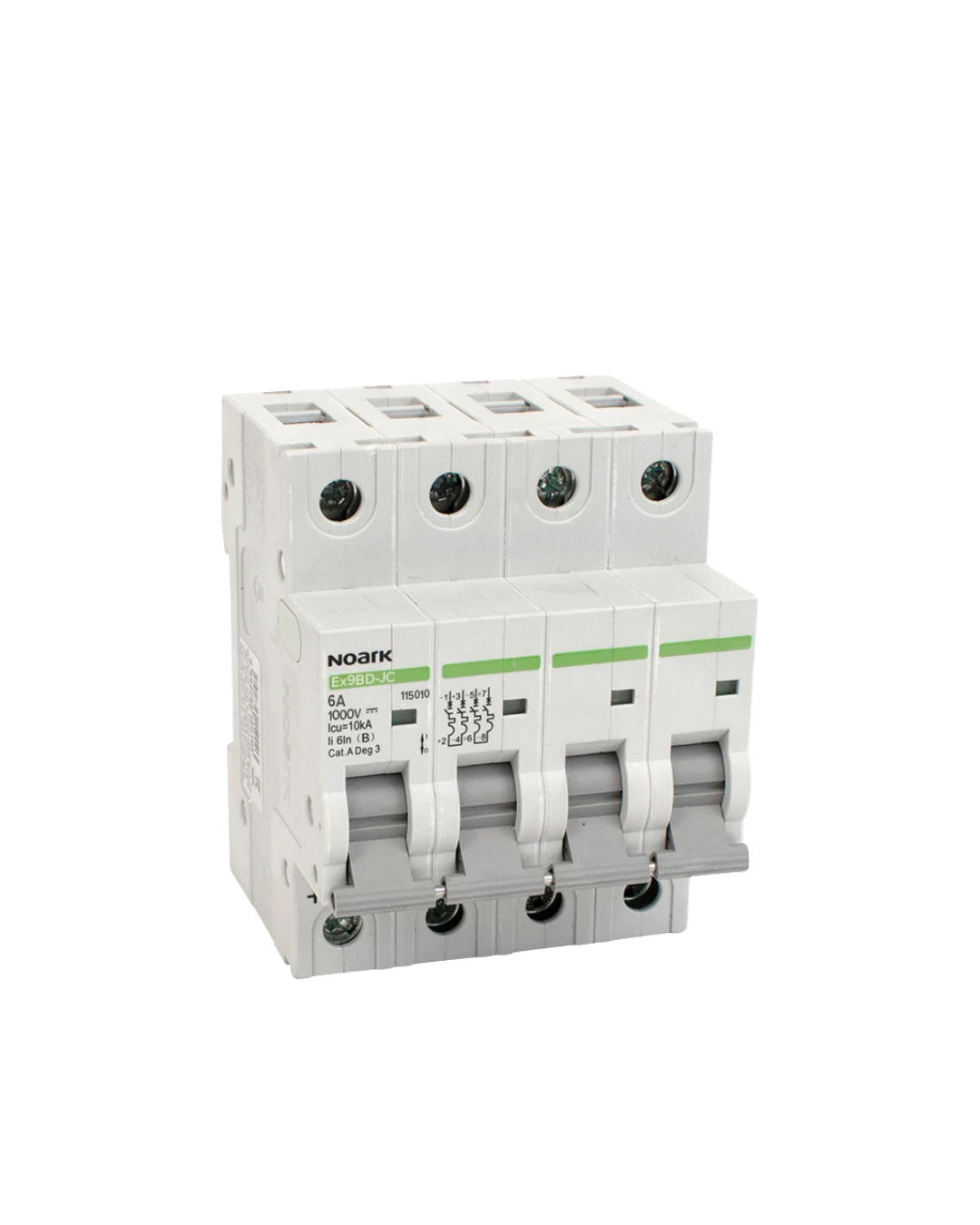

Stejnosměrné miniauturní jističe Ex9BD-JC jsou speciálně navrženy pro železniční aplikace a splňují přísné požadavky norem IEC / ČSN EN 60974-2, ČSN EN 45545 (požární ochrana železničních vozidel) a IEC / ČSN EN 61373 (zařízení kolejových vozidel - zkoušky rázy a vibracemi). Tyto jističe nabízejí univerzálnost v různých železničních systémech. Tato verze poskytuje mezní vypínací schopnost 10 kA a je k dispozici s charakteristikami B, C a K, což zajišťuje spolehlivý výkon v různých podmínkách.
Tyto jističe lze vybavit příslušenstvím AX33 (pomocné kontakty), AL33 (signalizační kontakty) a SHT33 (vypínací spoušť). Tato flexibilita umožňuje přizpůsobit konfigurace na míru konkretním potřebám aplikace a zajistit komplexní ochranu a monitorování v kritických železničních prostředích.

- Miniaturní jističe pro železnice splňující požadavky IEC / ČSN EN 60974-2, ČSN EN 45545 (protipožární drážních vozidel) a IEC / ČSN EN 61373 (zařízení kolejových vozidel - zkoušky rázy a vibracemi)
- AC verze
- Jmenovitá zkratová vypínací schopnost Icu 6 kA nebo 10 kA
- 1 až 4pólové verze
- Vypínací charakteristika B, C, D
- Jmenovitý proud až do 63 A
- Jmenovité pracovní napětí 230/400 V AC

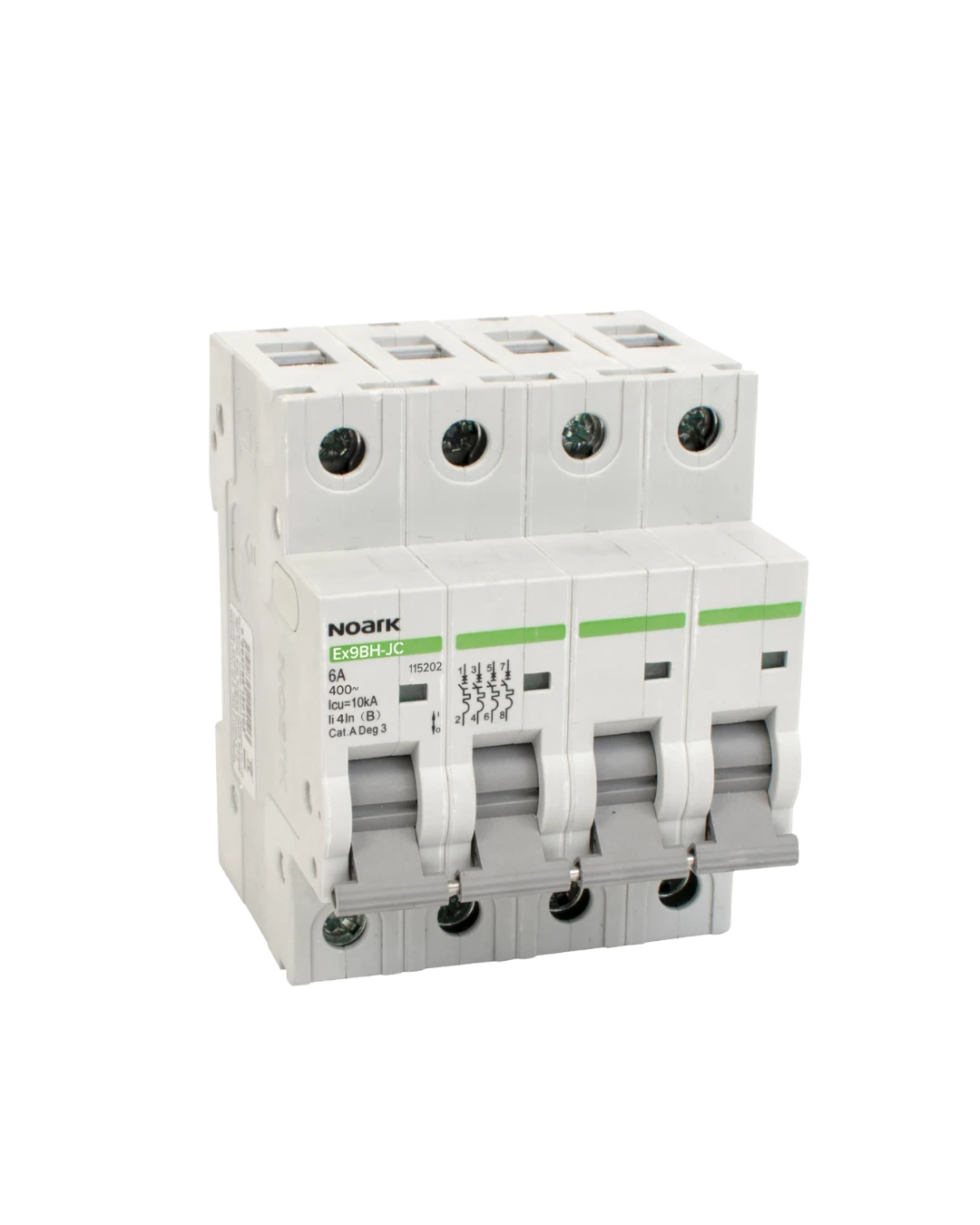

Střídavé miniaturní jističe Ex9B-JC jsou speciálně navrženy pro železniční aplikace a splňují přísné požadavky norem IEC / ČSN EN 60974-2, ČSN EN 45545 (požární ochrana kolejových vozidel) a IEC / ČSN EN 61373 (zařízení kolejových vozidel - zkoušky rázy a vibracemi). Verze Ex9B-JC nabízí univerzálnost v různých železničních systémech. Verze AC poskytuje mezní vypínací schopnost 6 kA pro Ex9BN-JC a 10 kA pro Ex9BH-JC. Obě verze jsou k dispozici s charakteristikami B, C, a D, které zajišťují spolehlivý výkon v různých podmínkách.
Tyto jističe lze vybavit příslušenstvím AX33 (pomocné kontakty), AL33 (signalizační kontakty) a SHT33 (vypínací spoušť). Tato flexibilita umožňuje přizpůsobit konfigurace na míru konkrétním potřebám aplikace a zajistit komplexní ochranu a monitorování v kritických železničních prostředích.

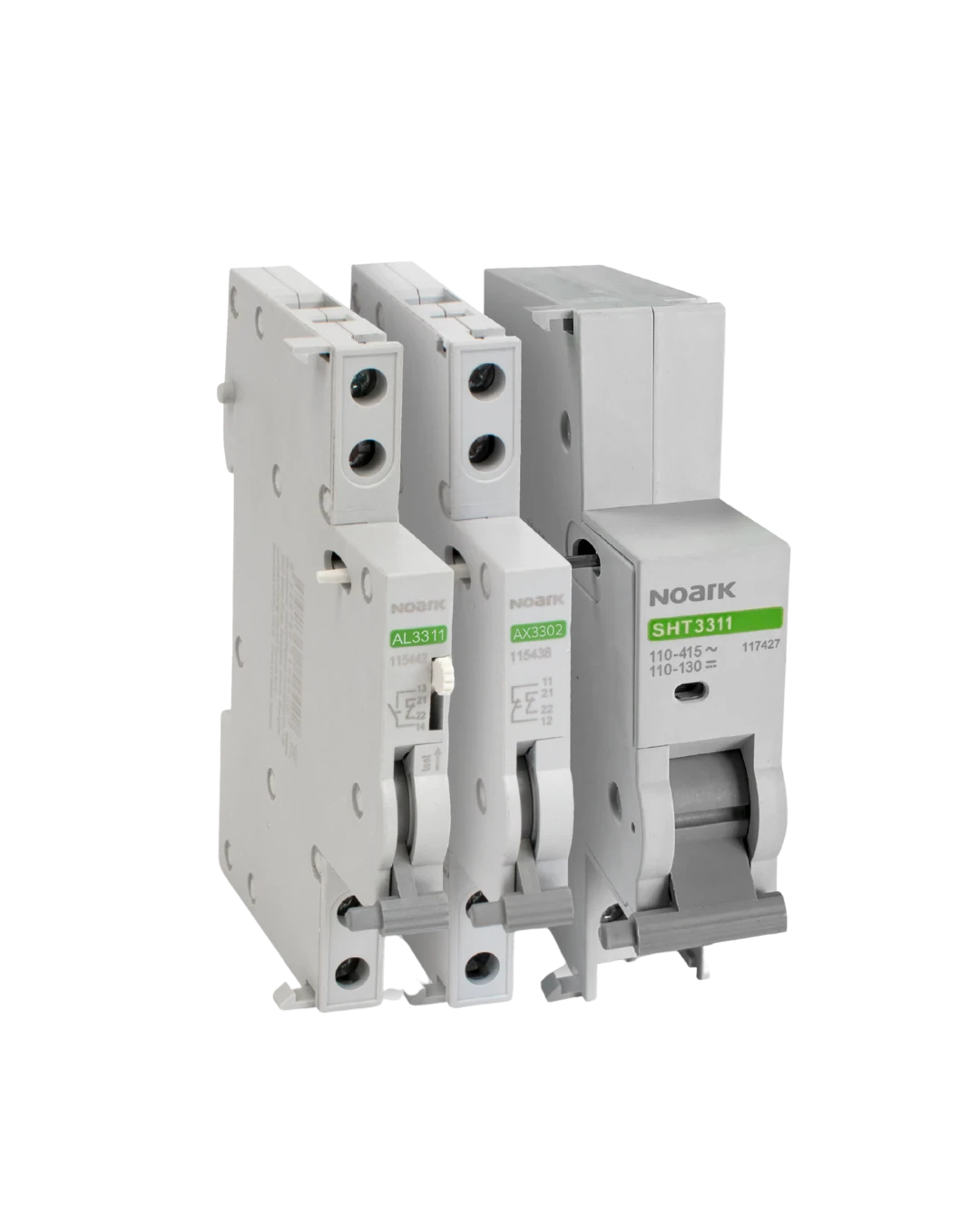

- Příslušenství pro Ex9B-JC dle IEC / ČSN EN 60974-5-1
- Pomocné kontakty AX33
- Signalizační kontakty AL33
- Pomocné kontakty synchronní s hlavními kontakty zařízení
- Signalizační kontakty aktivní při elektrickém vypnutí jističe
- 2 zapínací (NO), 2 vypínací (NC), 1 zapínací (NO) + 1 vypínací (NC) verze
- Vypínací spouště SHT33
- SHT33 lze použít ke vzdálenému vypnutí jističe
- 1 zapínací kontakt (NO), 1 vypínací kontakt (NC), 1 přepínací kontakt (CO)
- Veškeré příslušenství se na přístroj montuje z pravé strany

- Provozní napětí 110 V - 230 V AC/24 V DC (L+N)
- Ochranné funkce: podpětí, přepětí, podfrekvence, nadfrekvence a další
- Možnost FRT
- Monitorování 1 a 3fázových sítí pro nízké a střední napětí
- Tolerance jedné poruchy
- Cyklický autotest
- K dispozici 5 digitálních vstupů
- Sady parametrů specifické pro danou zemi nebo otevřené nastavení

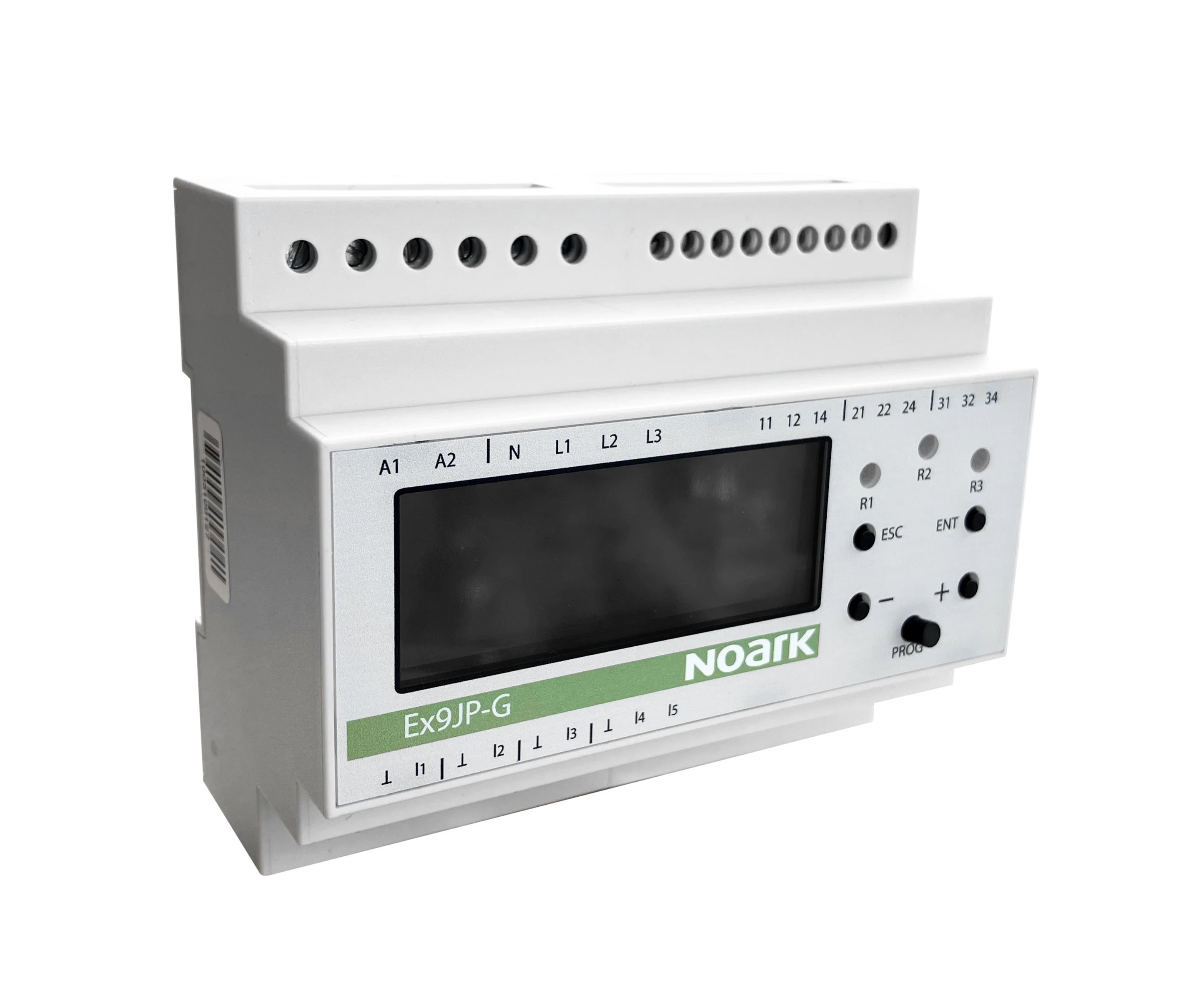

Monitorovací relé Ex9JP-G se používá především ve fotovoltaických zařízeních pro monitorování a ochranu obvodů připojených k elektrické síti. Toto relé může poskytnout ochranu proti přepětí, podpětí, nesymetrickým fázím, sledu fází a výpadku fází tím, že analyzuje napětí na každé fázi. Nabízí různé kombinace ochranných funkcí s nastavitelnými hodnotami pro normy specifické pro danou zemi nebo otevřené nastavení.

- Stykače dle IEC / ČSN EN 60947-4-1
- Jmenovitý proud 115 - 1450 A při 400 V AC-3
- 3pólové provedení
- Ovládací napětí 24 - 415 V AC/DC
- Jmenovitý podmíněný zkratový proud Iq = 50 kA
- Vhodné pro průmyslové aplikace
- Montáž na panel pomocí šroubů

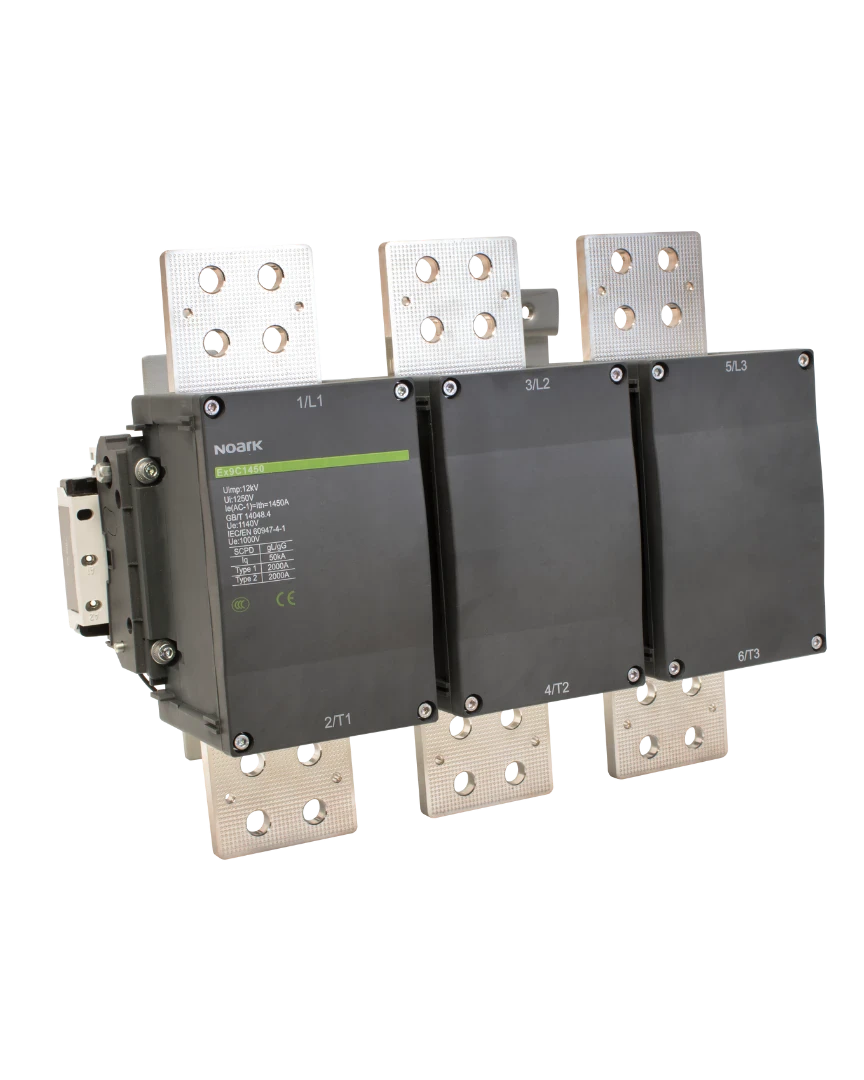

Stykače Ex9C, určené pro jmenovité proudy od 115 do 1450 A v kategorii AC-3, jsou vhodné pro širokou škálu průmyslových aplikací, včetně použití v těžkém průmyslu. Jsou k dispozici v šesti typových velikostech, což umožňuje optimalizovat elektrický výkon a kompaktní mechanické rozměry. Pomocný kontakt je k dispozici jako příslušenství pro všechny typové velikosti.
Stykače jsou dodávány s řízenou cívkou, která zajišťuje výrazné snížení spotřeby energie když je stykač sepnut.
Nadproudová relé Ex9R jsou přizpůsobena příslušnému stykači pro daný jmenovitý proud, a to až do typové velikosti Ex9C500.

- Dálkové nebo manuální ovládání jističe (zapnutí a vypnutí)
- Jasná indikace stavu jističe: ZAP / VYP a vybavení
- Krytí IP40
- Kompatibilní pouze s Ex9MHV
- Jmenovité řídicí napětí Us:
- 110 V AC / 110–120 V DC
- 220–240 V AC / 220 V DC
- 380–415 V AC
- 24 V DC

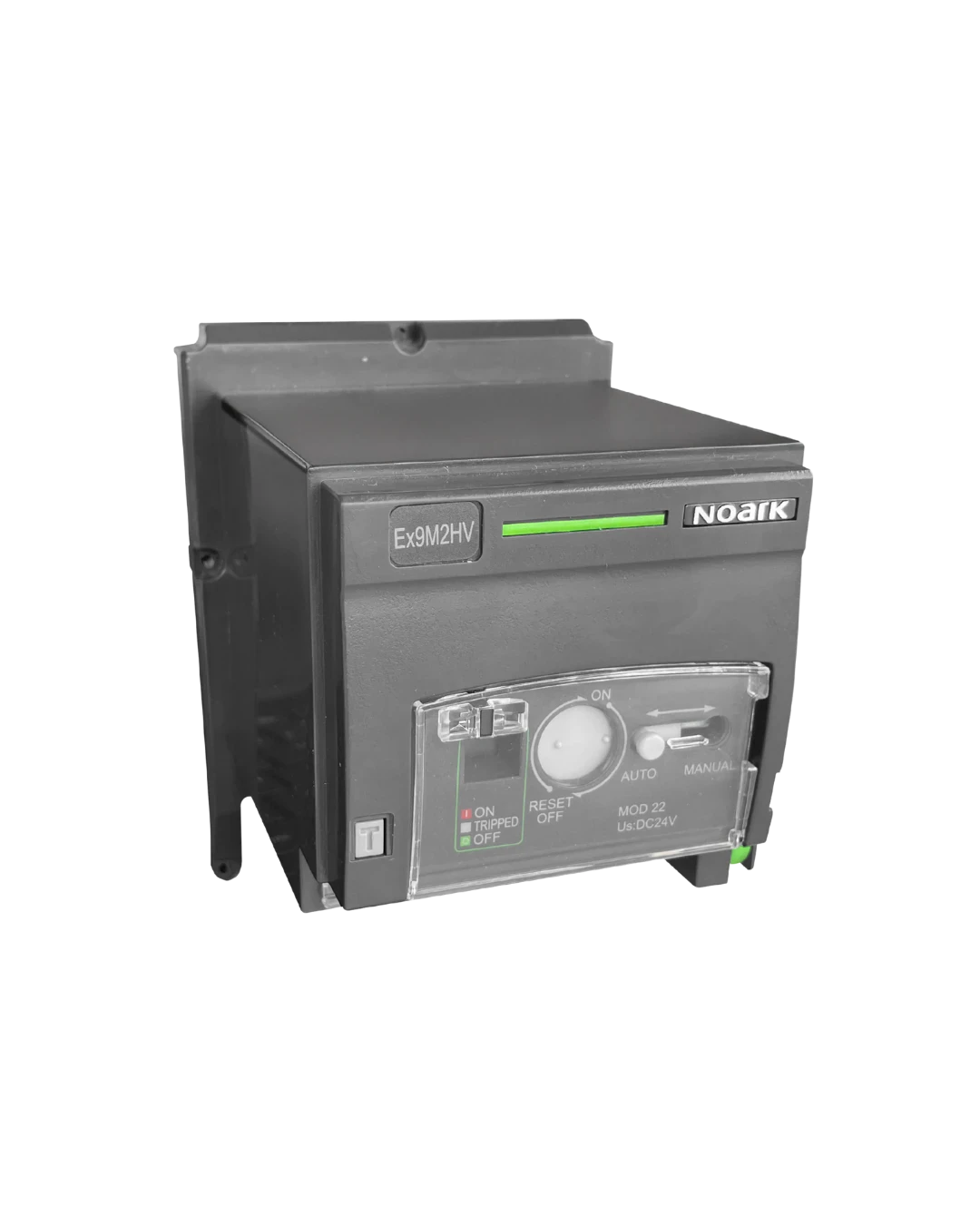

Elektrický pohon je příslušenství určené pro dálkové automatické ovládání jističe, umožňující jak motorový, tak ruční provoz. Nabízí pohodlné, spolehlivé a efektivní řešení pro řízení napájení v rozvodných aplikacích.
