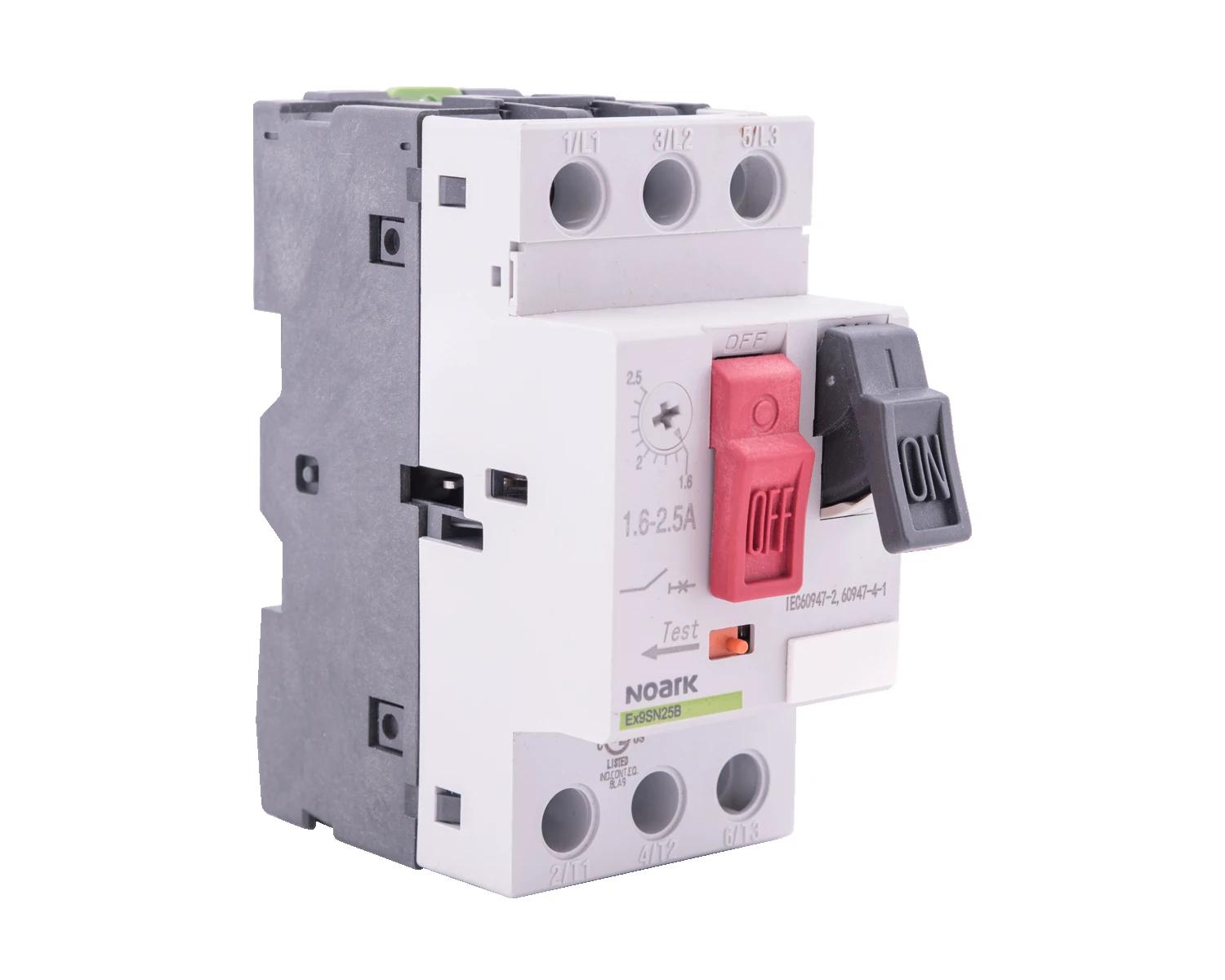

Motorové spúšťače Ex9SN25B4A
108947
8592765089472
Manuálne motorové spúšťače sú ochranné elektronické zariadenia určené pre hlavné okruhy motorových obvodov. Sú určené pre manuálne spínanie motorov ON/OFF a k ochrane pred skratom a výpadkom fázy. Táto bezpoistková verzia ochrany s manuálnym motorovým spúšťačom šetrí náklady, miesto a zaisťuje rýchlu reakciu pri skrate, kedy zaistí vypnutie motora rádovo v milisekundách. Kombinácia manuálneho motorového spúšťača je nastavená spoločne s ističom a prepäťovým relé.
| Nastavenie uvoľnenia preťaženia [A] | 2,5-4 |
| Rozsah nastavenia neošetrenej skratovej spúšte [A] | 51 |
| Tepelná ochrana | Ano |
| Citlivé na výpadok fáze | Ano |
| Vypnite techniku | Termomagnetický |
| Menovité pracovné napätie [V] | 230-690 |
| Menovitý trvalý prúd lu [A] | 4 |
| Menovitý prevádzkový výkon pri AC-3, 230 V [kW] | 0.75 |
| Menovitý prevádzkový výkon pri AC-3, 400 V [kW] | 1.5 |
| Druh elektrického zapojenia hlavného obvodu | Rámová svorka |
| Typ ovládacieho prvku | Tlačítko |
| Konštrukcia zariadenia | Kompletné zariadenie v kryte |
| S integrovaným pomocným spínačom | Ne |
| S integrovanou podpäťou pod napätím | Ne |
| Počet pólov | 3 |
| Menovitá skratová vypínacia kapacita Icu při 400V, AC [kA] | 100 |
| Stupeň krytia | IP20 |
| Výška [mm] | 81 |
| Šírka [mm] | 44.5 |
| Hĺbka [mm] | 91.3 |
| Max. strata výkonu [W] | 9 |
